    картинка ШРУС внутренний от UNIO
    ШРУС внутренний ШРУС внутренний Renault Duster 11-, Dacia Duster II 10- (МКПП/АКПП) Арт: CVJ-30124
    Артикул: CVJ-30124
    • Сторона установки Передний мост справа
    • Внешнее зацепление со стороны дифференциала 31
    • Внутреннее зубчатое соединение со стороны дифференциала 33
    • Диаметр прокладки [мм] 42
    • Длина [мм] 133.5
    • Диаметр 2 [мм] 82.5
    • EAN 4657814488171
    картинка ШРУС внутренний от UNIO

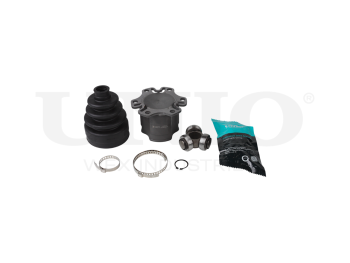

    ШРУС внутренний ШРУС внутренний VW Sharan 97-, Audi A6 III 04-, A4 II,III 00- (МКПП/АКПП) Арт: CVJ-30027
    Артикул: CVJ-30027
    • Сторона установки Передний мост
    • Внутреннее зубчатое соединение со стороны дифференциала 34
    • Длина [мм] 82
    • Диаметр 2 [мм] 88
    • Диаметр ролика трипоида [мм] 37.1
    • Число отверстий 6
    • Ø отверстия [мм] 10.6
    • Ø фаски [мм] 104
    • EAN 4657814487204
    картинка ШРУС внутренний от UNIO

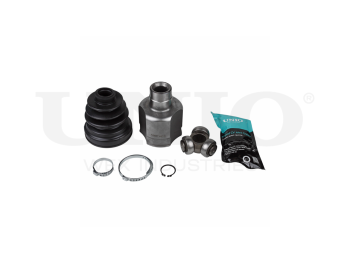

    ШРУС внутренний ШРУС внутренний Ford Mondeo III 00- (МКПП/АКПП) Арт: CVJ-30060
    Артикул: CVJ-30060
    • Сторона установки Передний мост справа
    • Внешнее зацепление со стороны дифференциала 35
    • Внутреннее зубчатое соединение со стороны дифференциала 33
    • Диаметр прокладки [мм] 42
    • Длина [мм] 115
    • Диаметр 2 [мм] 88.5
    • EAN 4657814487532
    картинка ШРУС внутренний от UNIO

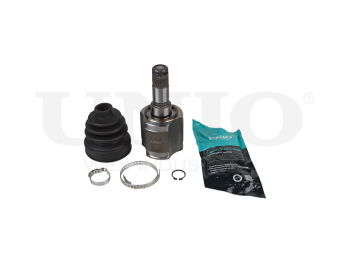

    ШРУС внутренний ШРУС внутренний Kia Cerato 04-, Shuma II 01- (МКПП) Арт: CVJ-30046
    Артикул: CVJ-30046
    • Сторона установки Передний мост слева,Со стороны коробки передач
    • Внешнее зацепление со стороны дифференциала 26
    • Внутреннее зубчатое соединение со стороны дифференциала 22
    • Диаметр прокладки [мм] 35
    • Длина [мм] 158.7
    • Диаметр шарнира [мм] 76
    • Диаметр ролика трипоида [мм] 32
    • EAN 4657814487396
    картинка ШРУС внутренний от UNIO

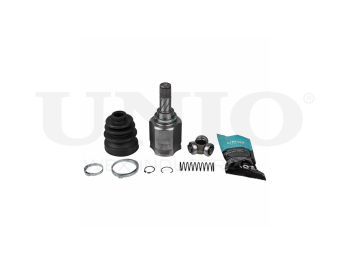

    ШРУС внутренний ШРУС внутренний Renault Kangoo II 07-, Dokker 13-, Dacia Lodgy 12- (МКПП) Арт: CVJ-30132
    Артикул: CVJ-30132
    • Сторона установки Передний мост слева
    • Внешнее зацепление со стороны дифференциала 26
    • Внутреннее зубчатое соединение со стороны дифференциала 22
    • Диаметр прокладки [мм] 40
    • Длина [мм] 168
    • Диаметр 2 [мм] 77
    • EAN 4657814488256
    картинка ШРУС внутренний от UNIO
    ШРУС внутренний ШРУС внутренний Nissan Qashqai (J10E,J11E,J11R) 07-, X-Trail (T30-T32) 01-, Teana (J31,J32) 03- (МКПП/АКПП) Арт: CVJ-30173
    Артикул: CVJ-30173
    • Сторона установки Задний мост
    • Внешнее зацепление со стороны дифференциала 21
    • Внутреннее зубчатое соединение со стороны дифференциала 24
    • Диаметр прокладки [мм] 38
    • Длина [мм] 152
    • Диаметр 2 [мм] 64
    • EAN 4657814488669
    картинка ШРУС внутренний от UNIO
    ШРУС внутренний ШРУС внутренний Lada Granta 10-, Kalina II 13- (МКПП/АКПП) Арт: CVJ-30192
    Артикул: CVJ-30192
    • Сторона установки Передний мост
    • Внешнее зацепление со стороны дифференциала 25
    • Внутреннее зубчатое соединение со стороны дифференциала 21
    • Диаметр прокладки [мм] 40
    • Длина [мм] 158.5
    • Диаметр 2 [мм] 72
    • EAN 4657814488850
    картинка ШРУС внутренний от UNIO

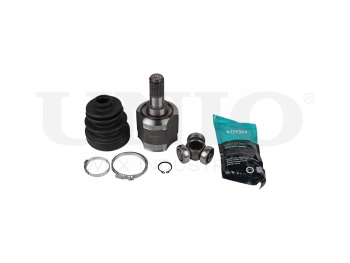

    ШРУС внутренний ШРУС внутренний Hyundai Sonata IV,V 98-, Tucson 04-, Trajet 00- (МКПП/АКПП) Арт: CVJ-30014
    Артикул: CVJ-30014
    • Сторона установки Передний мост,Со стороны коробки передач
    • Внешнее зацепление со стороны дифференциала 27
    • Внутреннее зубчатое соединение со стороны дифференциала 25
    • Диаметр прокладки [мм] 41
    • Длина [мм] 152.7
    • Диаметр шарнира [мм] 85
    • Диаметр ролика трипоида [мм] 37.1
    • EAN 4657814487075
    картинка ШРУС внутренний от UNIO

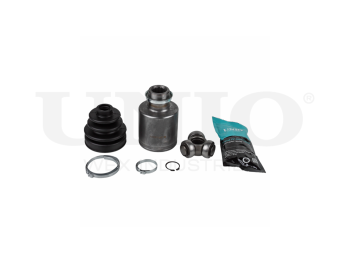

    ШРУС внутренний ШРУС внутренний Mazda 6 05- (МКПП) Арт: CVJ-30121
    Артикул: CVJ-30121
    • Сторона установки Передний мост справа,Со стороны коробки передач
    • Внешнее зацепление со стороны дифференциала 28
    • Внутреннее зубчатое соединение со стороны дифференциала 33
    • Диаметр прокладки [мм] 43
    • Длина [мм] 124
    • Диаметр 2 [мм] 82
    • EAN 4657814488140
    картинка ШРУС внутренний от UNIO
    ШРУС внутренний ШРУС внутренний Kia Sportage II 04-, Rio II 05-, Cerato 04- Арт: CVJ-30097
    Артикул: CVJ-30097
    • Сторона установки Передний мост
    • Внешнее зацепление со стороны дифференциала 25
    • Внутреннее зубчатое соединение со стороны дифференциала 22
    • Диаметр прокладки [мм] 35
    • Длина [мм] 157.5
    • Диаметр 2 [мм] 77
    • EAN 4657814487907
    картинка ШРУС внутренний от UNIO

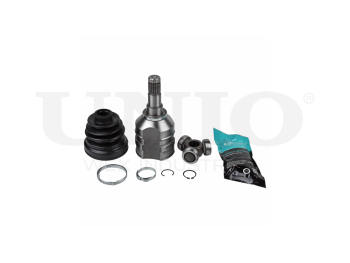

    ШРУС внутренний ШРУС внутренний Toyota Corolla (E140,E150) 06-, Avensis (T250) 03-, Yaris (P90,P130) 05- (МКПП/АКПП) Арт: CVJ-30028
    Артикул: CVJ-30028
    • Сторона установки Передний мост
    • Внешнее зацепление со стороны дифференциала 20
    • Внутреннее зубчатое соединение со стороны дифференциала 23
    • Диаметр прокладки [мм] 35
    • Длина [мм] 179.2
    • Диаметр 2 [мм] 88.5
    • EAN 4657814487211
    картинка ШРУС внутренний от UNIO
    ШРУС внутренний ШРУС внутренний Ford Mondeo II,III 96- (МКПП/АКПП) Арт: CVJ-30115
    Артикул: CVJ-30115
    • Сторона установки Передний мост слева
    • Внешнее зацепление со стороны дифференциала 26
    • Внутреннее зубчатое соединение со стороны дифференциала 33
    • Диаметр прокладки [мм] 40
    • Длина [мм] 168.5
    • Диаметр 2 [мм] 90
    • EAN 4657814488089
    картинка ШРУС внутренний от UNIO
    ШРУС внутренний ШРУС внутренний Mitsubishi Carisma 95-, Space Star 98- (МКПП/АКПП) Арт: CVJ-30078
    Артикул: CVJ-30078
    • Сторона установки Передний мост
    • Внешнее зацепление со стороны дифференциала 25
    • Внутреннее зубчатое соединение со стороны дифференциала 23
    • Диаметр прокладки [мм] 41
    • Длина [мм] 155.5
    • Диаметр 2 [мм] 81
    • EAN 4657814487716
    картинка ШРУС внутренний от UNIO

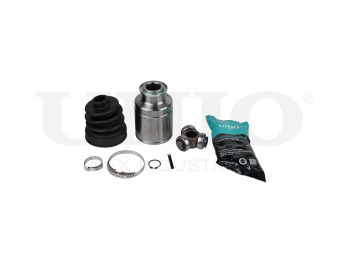

    ШРУС внутренний ШРУС внутренний Subaru Forester (SF) 97-, Impreza (GD,GG) 00-, Legacy (BE,BH) 98- (МКПП/АКПП) Арт: CVJ-30137
    Артикул: CVJ-30137
    • Сторона установки Передний мост,Со стороны коробки передач
    • Внешнее зацепление со стороны дифференциала 25
    • Внутреннее зубчатое соединение со стороны дифференциала 29
    • Диаметр прокладки [мм] 40
    • Длина [мм] 111.5
    • Диаметр шарнира [мм] 75.6
    • Диаметр ролика трипоида [мм] 32
    • EAN 4657814488300
    картинка ШРУС внутренний от UNIO

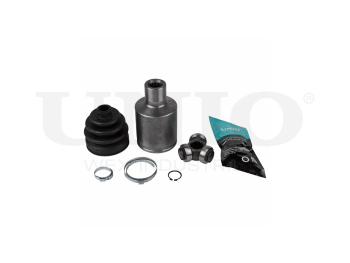

    ШРУС внутренний ШРУС внутренний Chevrolet Epica (V250) 06-, Daewoo Tosca (V250) 06- (АКПП) Арт: CVJ-30129
    Артикул: CVJ-30129
    • Сторона установки Передний мост справа
    • Внешнее зацепление со стороны дифференциала 26
    • Внутреннее зубчатое соединение со стороны дифференциала 23
    • Диаметр прокладки [мм] 43
    • Длина [мм] 140.5
    • Диаметр 2 [мм] 86
    • EAN 4657814488225
